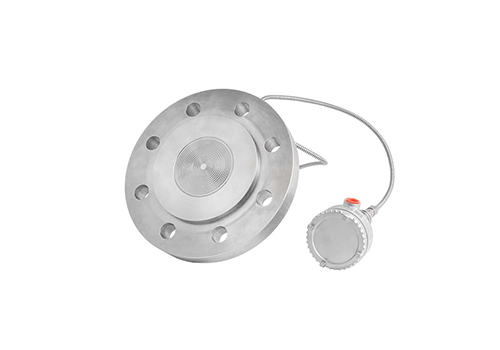

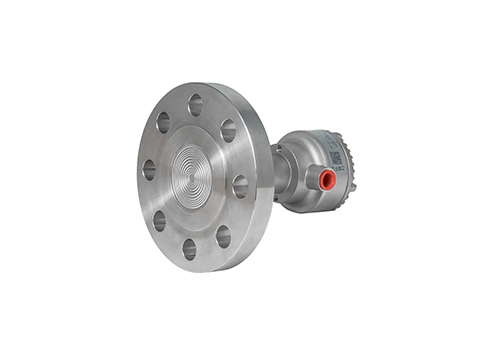

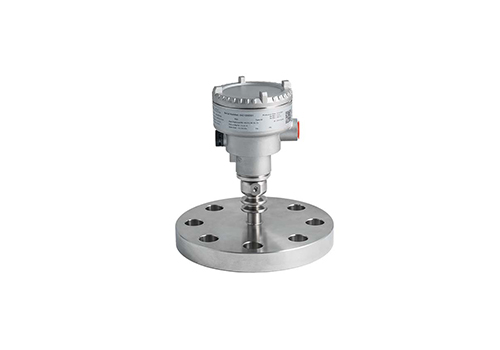

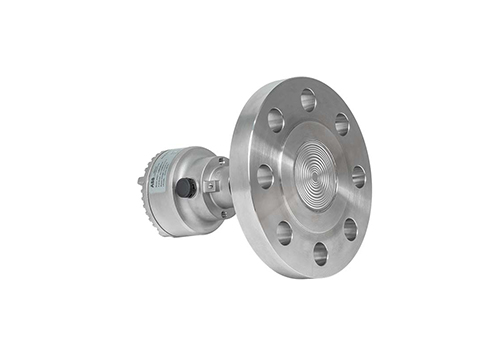

帶遠程隔膜密封 PAD100 的絕壓變送器

        PAD100 型是 ABB 的新型絕壓變送器，采用 S26 遠程密封系列作為附件。

        PAD100 具有緊湊、堅固的不銹鋼外殼以提供堅固性、耐濕性和抗振動性，同時利用各種幾何形狀的法蘭和連接。ASME/EN 遠程密封設計與獨特的 ABB 全焊接技術相結合，消除了操作過程中的泄漏風險，同時確保完美適合任何過程。

概述

        帶有背光選項的高可見度顯示屏通過 Easy Setup 功能嵌入了觸摸 HMI 的易用性，這是一個固件選項，可從顯示屏本身輕松配置設備參數。

        ABB 的獨特技術，如 Diaflex（抗磨損）或 H-Shield（抗氫滲透）添加到一長串先進材料（例如，鉭、雙相、PFA 等）中，即使在要求苛刻的情況下也能提供頂級性能應用程序。

        數字 QR 碼選項，數字訪問診斷，詳細說明操作消息，并允許快速訪問有關設備及其狀態的有用支持信息，并提供糾正錯誤或故障條件的建議，以及可能的根本原因的詳細信息，從而縮短反應時間到字段事件。

        PAD100：緊湊、可靠、必不可少。

數據

• 基本精度：±0.25%（可選±0.1%和0.075%）

• 輸出信號：–4 至 20 mA 模擬信號或 4 至 20 mA 模擬信號，采用 HART 數字協議

• 使用新的易于使用的 HMI（人機界面）進行本地操作，帶有背光選項，適用于光線不足的環境。兩鍵式觸摸顯示屏避免了在現場操作設備時拆下變送器蓋板的需要。

• 允許壓力 PS > 200 bar 的設備符合 PED 指令 2014/68/UE；允許壓力 PS ≤200 bar 的設備符合 SEP 健全的工程實踐

現場總線和 HART

ABB 的選擇自由為適用于 ABB 設備的主要現場總線協議提供了正確的驅動程序。
版本矩陣文檔為每個協議顯示了與設備的硬件和固件版本兼容的軟件版本。

• 首先閱讀
  - 軟件/硬件修訂： 版本矩陣

軟件和文檔：

• HART
  – 軟件：  DTM400，  EDD
  – 驅動程序描述： 補充信息
