廢氣分析儀FTX-ONE-CS/RS
FTX-ONE 是一種快速響應和緊湊型 FTIR 分析儀,用于同時測量發動機廢氣的多種成分。
服務熱線022-22118860
首頁 > 產品展示 > 堀場horiba > 分析儀
FTIR廢氣分析儀直接測量型
FTX-ONE 是一種快速響應和緊湊型 FTIR 分析儀,用于同時測量發動機廢氣的多種成分。
FTX-ONE 提供 5Hz 采樣率,并使用傅里葉變換紅外 (FTIR) 方法結合多變量分析算法同時測量來自(發動機)直接廢氣的多種成分的濃度,包括 NH 3、CH 4和 CO 2 .
用于同時測量發動機廢氣多種成分的快速響應和緊湊型 FTIR 分析儀

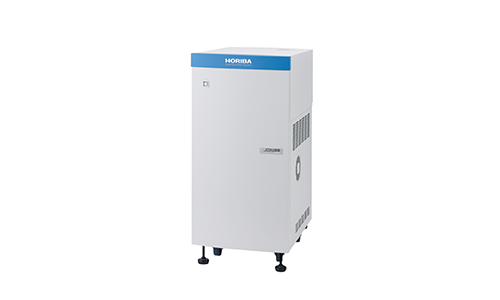

FTX-ONE-CS
提供 5Hz 采樣率,并使用傅里葉變換紅外 (FTIR) 方法結合多變量分析算法同時測量來自(發動機)直接廢氣的多種成分的濃度,包括 NH 3 、 CH 4和 CO 2 。
FTX-ONE-RS
FTX-ONE-RS是FTX-ONE-CS與THC/O 2檢測器組合的機架式測量系統。遠程 EGR 測量單元作為選裝件提供。
應用
Latest Regulations
?Engine and Vehicle Development for Euro 7*:用于預期歐盟下一個LDV法規的研發應用(NH 3、N 2 O等的測量)
?EU Latest Regulation的測量:對NH 3濃度的投訴符合歐盟 HDV 法規(歐 VI)和 NRMM 法規(Stage V)的法規認證。
* 詳情請聯系我們的銷售人員
催化劑和燃料評價
尿素SCR、汽油三元催化劑、生物乙醇燃料等后處理系統的評價。
特征
快速響應
世界上最小的高性能光學池* 實現了約 1.5 秒** 的快速響應時間,即使對于難以測量的 NH3 也是如此。
低采樣流量
使用世界上最小的高性能光學單元*實現低采樣流量采樣,并在不影響發動機燃燒或催化劑性能的情況下進行測量。
* 根據我們在 2018 年 5 月的研究 ** 響應速度 T 10-90在校準線上約為 1.5 秒
緊湊型設計 (FTX-ONE-CS) 1/2 的安裝面積和重量。* 提高了實驗室布局的自由度和可維護性。
* 占地面積大小
油耗和 A/F (FTX-ONE-RS)
同時測量 THC 和 O 2可以通過單個單元對每個組件的油耗、A/F 和排放趨勢進行相關評估。
規格
FTX-ONE-CS | FTX-ONE-RS | |
---|---|---|
測量對象 | 內燃機廢氣(直接測量) | |
目標組件*1 | 最大限度。28個組件 | 最大限度。THC、O 2等28種成分 |
目標組件組* 2 | 汽油/柴油套裝 CNG套裝 乙醇套裝 | 汽油/柴油套裝 CNG套裝 乙醇套裝 |
原則 | 傅里葉變換紅外 (FTIR) | 傅里葉變換紅外 (FTIR) THC:加熱火焰電離檢測 O 2:順磁檢測 |
采樣線溫度 | 113°C ± 6 °C 或 191 °C ± 6 °C | 113°C ± 6 °C 或 191 °C ± 6 °C |
采樣氣體流量 | 約 3.5 升/分鐘 | 總計約 8 升/分鐘 |
操作環境 | 環境溫度 5 - 40 °C 環境濕度:小于 80 % 相對濕度(非冷凝) | 環境溫度 5 - 35 °C 環境濕度:小于 80 % 相對濕度(非冷凝) |
電源要求*3 | 約 2.8 kVA 作為最大值, 大約。穩定狀態下為 2.2 kVA | 約 4.5 kVA 作為最大值, 大約。穩定狀態下 3.5 kVA |
尺寸*4 | 438(W) × 661(D) × 950(H) 毫米 | 655(W) × 850(D) × 1970(H) 毫米 |
質量*4 | 約 150 公斤 | 約 430 公斤 |
*1:訂購時從“測量元件和量程”表中選擇
*2:元件和量程的標準組合,在訂購時指定
*3:帶加熱過濾器、加熱軟管(CS:15 m,RS:12 m)和THC/O 2分析儀(僅RS)
*4:不包括突出物
成分 | 汽油/柴油 |
---|---|
一氧化碳 | 0-200ppm 0-1000ppm 0-5000ppm 0-2 vol% 0-10 vol% |
二氧化碳_ | 0-1 體積% 0-5 體積% 0-20 體積% |
不 | 0-200ppm 0-1000ppm 0-5000ppm |
NO 2 | 0-200ppm |
氮氣_ _ | 0-200ppm |
氫氣_ _ | 0-24 體積% |
NH 3 | 0-100ppm 0-1000ppm |
SO 2 | 0-200ppm |
甲醛*2 | 0-500ppm |
碳酸氫根 | 0-100ppm |
通道4 | 0-500ppm |
C 2 H 4 | 0-500ppm |
C 2 H 6 | 0-200ppm |
C 3 H 6 | 0-200ppm |
1,3-碳4 H 6 | 0-200ppm |
異碳4 H 8 | 0-200ppm |
C 6 H 6 | 0-500ppm |
中7中8 | 0-500ppm |
NOx / HC 總和 | 和 |
THC(僅限 RS) | 0-10 ppmC - 60000 ppmC |
O 2(僅限 RS) | 0-1 體積% - 25 體積% |
以下是可選的:添加其他成分(甲醇、乙醇、乙醛、MTBE、DME、丙酮和乙酸),以互換其他成分并更改范圍。請聯系 HORIBA 了解可選安排。
