VS70-PDA OEM 光電二極管陣列光譜儀是一種高性能緊湊型光纖耦合光譜儀，覆蓋 200 至 1000 nm 的寬光譜范圍。這種用于工業應用的 VS70 系統使用經過改進的 VS70 光學引擎。
信噪比最高的 PDA 微型光譜儀
VS70-PDA OEM 光電二極管陣列光譜儀是一種高性能緊湊型光纖耦合光譜儀，覆蓋 200 至 1000 nm 的寬光譜范圍。這種用于工業應用的 VS70 系統使用經過改進的 VS70 光學引擎，配備 Horiba 的 IV 型像差校正平場全息離子蝕刻凹面光柵，針對 UV-VIS 和線性光電二極管陣列進行了優化。
該系統配備定制的多區域有序分類過濾器以消除更高階次，并采用單光學設計，可實現出色的成像、高靈敏度、高分辨率和低雜散光性能，適用于強光應用，例如發射、吸光度和反射率。
對于 OEM 工業應用
工業強光應用的理想選擇，例如發射、吸光度和反射率
示例：
制藥與生命科學
半導體
液相色譜
環境、農業和能源
特征
高光譜采集速度（高讀出速度 3.5 ms）
從紫外到近紅外的寬光譜覆蓋范圍
巨大的 PDA 全井高達 1 Ge–，比任何 CCD 深 100 倍以上
高信噪比結合超低雜散光
具有平滑變化的光譜響應的高紫外線靈敏度
高吞吐量
緊湊的尺寸堅固性和穩定性

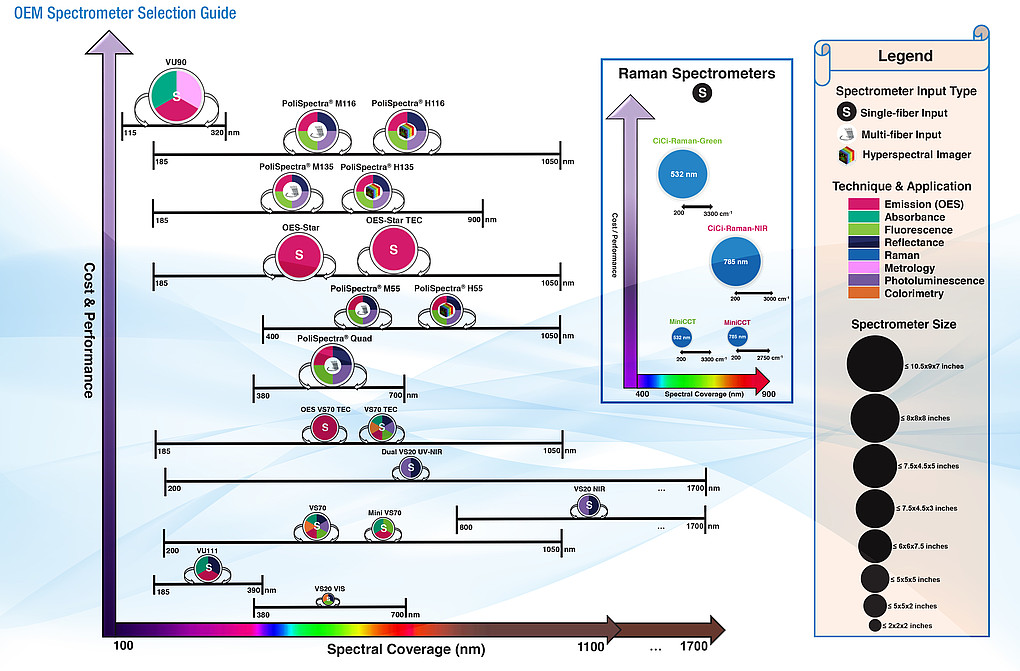

OEM 光譜儀選擇指南
規格
| 一般光譜儀規格* | |
|---|---|
光譜覆蓋 | 標準：UV-VIS (200–860 nm)，帶 477 l/mm 光柵，VIS (380–750 nm)，帶 582 l/mm 光柵，UV-NIR (200–1050 nm)，帶雙閃耀 365 l/mm 光柵 根據要求提供其他光譜范圍/可能需要不同的機械集成 |
光譜儀輸入 | 光纖耦合：FC或SMA；自由空間：12-25-37-50-62-75-100-125-150-200 μm 狹縫， 可根據要求提供其他選項 |
光譜分辨率 | 2 nm 用于 365 l/mm 光柵，1 nm 用于 477 l/mm 光柵，0.8 nm 用于 582 l/mm 光柵 （所有 25 μm 狹縫） |
| 平均光譜 色散 | 365 l/mm 光柵為 30.9 nm/mm，477 l/mm 光柵為 23.7 nm/mm， 582 l/mm 光柵為 16.3 nm/mm |
焦距 | 70 毫米 |
| 選項 | 選用高檔傳感器：CMOS、BI CCD、PDA 輸入端口：SMA、FC、自由空間、自定義輸入 |
F/＃ | 光圈/2.3 |
| 雜散光抑制 典型值（最大值） | 0.01% (0.02%) 用于具有 300 μm 高 CCD 的 UV-VIS 配置，在 700 nm 處測量 （使用寬帶通 510 nm 濾光片，75 μm 狹縫寬度測量） > 2.4 AU 線性范圍（5% 變化），咖啡因 273 nm 10 mm 比色皿 和 D 2燈中的吸收峰。 |
波長準確度 | ≤ 0.2 nm（平均絕對波長誤差） |
軟件** | 用于初始評估的 LabVIEW? 采集軟件（為軟件集成提供的 DLL） |
| 檢測器選項和規格* | |
|---|---|
| 高靈敏度、高動態范圍線性光電二極管陣列 | |
| 探測器型號 | Hamamatsu S10123-1024N 具有更高的紫外線靈敏度和 在紫外線區域和寬光敏區域平滑變化的光譜響應特性 |
| 傳感器格式 | 1024 x 1 像素（可應要求提供 512 像素） |
| PDA 像素大小 | 25 x 500 μm（可應要求提供更高的 2500 μm 版本） |
| PDA 活動區域 | 25.6 x 0.5 毫米 |
| 掌上電腦QE | 見下圖 |
| 傳感器溫度 | 未冷卻 |
| 最大頻譜率 | |
| 滿井容量 | 100 Me-（1 Ge- 可選） |
| 讀出噪聲 | 3,900 e-（典型值）；5,250（最大） |
| 數字化 | 16位 |
| 動態范圍 (FW/RN) | |
| 信噪比 | 10,000:1（典型值） |
| 非線性（ 在每個系統上測量） | < 0.4%（校正后） |
| 暗電流 | 200,000 e-/pix/s（典型值）；250,000 e-/pix/s（最大） |
| 溝通 | USB 2 |
| 環境條件 | 工作溫度 15° C 至 40° C 環境 溫度 相對濕度 <70%（非冷凝） 存儲溫度 -25° C 至 45° C |
| 電源要求 | 由 Samtec 連接器供電，5 VDC |
* HORIBA Instruments 有持續產品開發的政策，并保留修改零件號、描述和規格的權利，
恕不另行通知。
**運行我們的采集軟件不需要 LabVIEW? 許可證。
