首頁 > 產品展示 > 堀場horiba > 光譜儀
HORIBA 為各種應用設計和制造 190 nm 至 1700 nm 的微型高通量 OEM 光譜儀。得益于低雜散光像差校正的凹面全息光柵，VS20-SYS 平臺在 1.68 x 1.87 x 2 英寸的占地面積中提供了非常可靠和堅固的光譜儀。
微型高通量光譜儀
HORIBA 為各種應用設計和制造 190 nm 至 1700 nm 的微型高通量 OEM 光譜儀。得益于低雜散光像差校正的凹面全息光柵，VS20-SYS 平臺在 1.68 x 1.87 x 2 英寸的占地面積中提供了非常可靠和堅固的光譜儀。
VS20 OEM 光譜儀可以在傳感器、入口、狹縫尺寸、電子板、接口等方面完全定制。
對于 OEM 工業應用
熒光
透射率和反射率
例子：
半導體制程檢驗
LED測試
顏色測量
環境監測
食品和飲料安全
特征
非常緊湊和堅固
具有成本效益的 OEM 解決方案
量產能力
各種波長范圍 UV/VIS/VNIR/NIR
低雜散光
可根據客戶要求定制

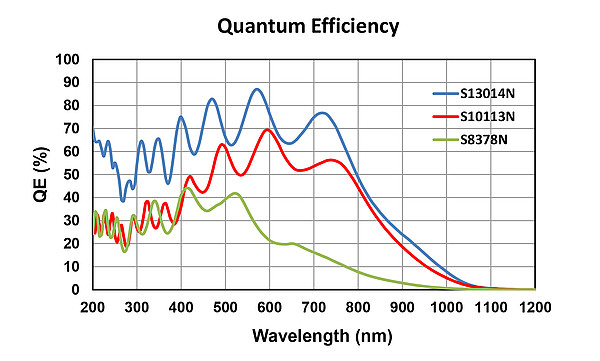

量子效率

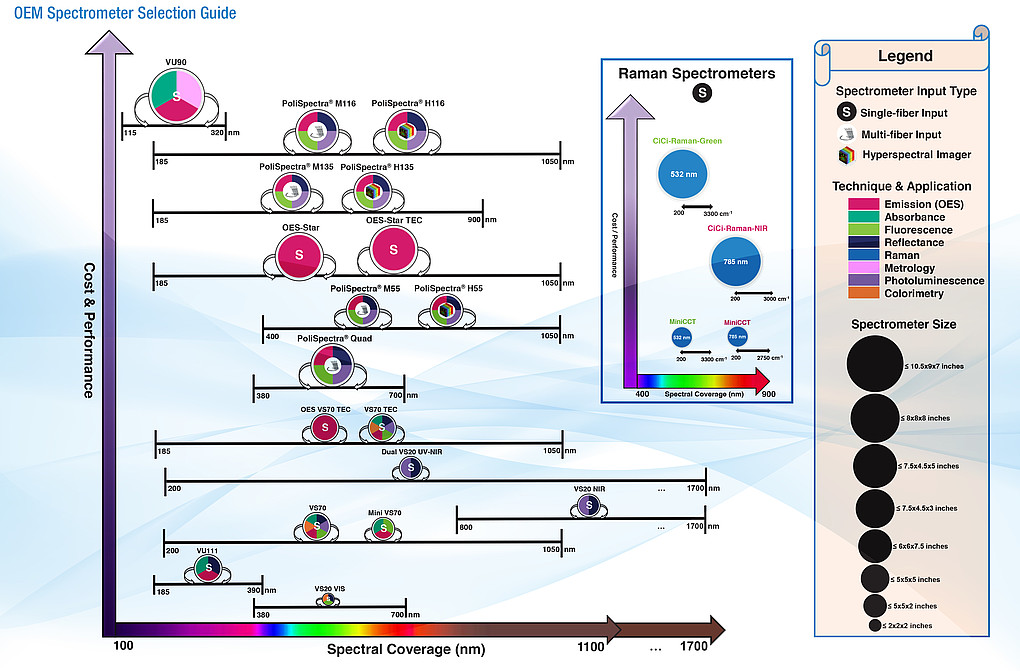

OEM 光譜儀選擇指南
規格
| 一般光譜儀規格 | |
|---|---|
| 光譜覆蓋 | 390 – 770 nm 可根據要求擴展至 UV 或 NIR 范圍 |
| 光譜儀分辨率 | <4 nm，50 μm 狹縫寬度（可提供更窄的狹縫） |
| 光譜色散 | 56.51 納米/毫米（平均）；0.44 納米/像素 |
| 焦距 | 20 毫米 |
| 選項 | 選擇不同的高級傳感器：CMOS-APS*、CMOS-PPS** (PDA)、可選 CCD 可應要求提供 輸入端口：SMA，可根據要求提供其他選項 |
| F/＃ | ~ F/2.7 |
| 波長準確度 | <0.4 nm（使用多區域波長校準） |
| 雜散光 | < 0.15% |
| 軟件 | 用于初始評估的 LabVIEW? 采集軟件（為軟件集成提供的 DLL） |
| 檢測器選項和規格 | ||
|---|---|---|
| 探測器類型 | Hamamatsu CMOS-APS 線性圖像傳感器 S13014N 具有主動像素結構和全局 電子快門 | 其他探測器選項， 例如 具有無源像素結構的CMOS-PPS 和高達數個 100,000,000 電子和背 照式 CCD 的全阱，可 根據要求提供。 請參閱下表中的一些選項 。 |
| 探測器傳感器格式 | 512 x 1 像素 | |
| 探測器像素尺寸 | 14 微米 x 200 微米 | |
| 檢測器QE | 參考下圖 | |
| 滿井容量 | 100,000 eˉ（典型值） 80,000 eˉ（最小值 | |
| 讀出噪聲 | 16 eˉ（典型值）至 20 eˉ（最大值） | |
| 最大頻譜率 | 44 光譜/秒 | |
| 模數轉換器 | 16位 | |
| 動態范圍 (FW/RN) | 7053:1 | |
| 非線性 | <1%（校正后） | |
| 暗電流 | 375 eˉ/像素/秒（典型值） 500 eˉ/像素/秒（最大值） | |
| 溝通 | USB 2 | |
| 環境條件 | 工作溫度 0°C 至 40°C 環境 溫度 相對濕度 <70%（非冷凝） 存儲溫度 -25° C 至 45° C | |
| 電源要求 AC/DC 電源（已提供） | 90-264 伏交流電，47–63 赫茲 | |
| 一些 CMOS-PDA 選項（可根據要求提供其他傳感器） | ||||
|---|---|---|---|---|
| 傳感器類型 | S10113-256N | S8378-256N | S9226N-03 | S9227N-03 |
| 像素格式 | 25μm（寬）x 500μm（高） x 256 像素 | 25μm（寬）x 500μm（高） x 256 像素 | 7.8μm（寬）x 125μm （高）x 1024 像素 | 12.5μm（寬）x 250μm （高）x 512 像素 |

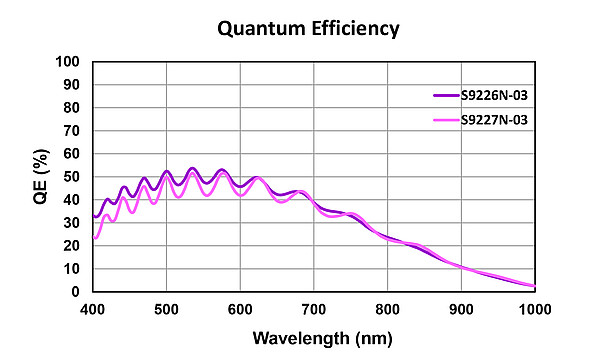

| 檢測器QE | 參考下圖 | |||
| 線性全井 (e-) | ~94M e-（典型值） | ~43M e-（典型值） | ~1.9M e-（典型值） | ~3M e-（典型值） |
| 讀出噪聲 (e-) | 5200 eˉ（典型值） | 3370 eˉ（典型值） | 390 e-（典型值） | 290 e-（典型值） |
| 根據 CMOS-PDA 選項，光譜儀外殼會略有不同 | ||||
*規格、外形尺寸和光譜儀外殼如有更改，恕不另行通知。運行我們的采集軟件不需要 LabVIEW? 許可證。
*APS代表有源像素傳感器CMOS（埋入式PD，高靈敏度類似CCD）
**PPS代表被動像素傳感器CMOS（表面PD，大滿阱容量-取代NMOS-PDA）
