CiCi-拉曼近紅外光譜儀
HORIBA Scientific 是拉曼光譜領域的世界領導者,在該技術領域擁有悠久的歷史。四十多年來,HORIBA OEM 一直是光譜拉曼系統的先驅,并對其進行設計和制造。
服務熱線022-22118860
首頁 > 產品展示 > 堀場horiba > 光譜儀
HORIBA Scientific 是拉曼光譜領域的世界領導者,在該技術領域擁有悠久的歷史。四十多年來,HORIBA OEM 一直是光譜拉曼系統的先驅,并對其進行設計和制造。
HORIBA Scientific 是拉曼光譜領域的世界領導者,在該技術領域擁有悠久的歷史。四十多年來,HORIBA OEM 一直是光譜拉曼系統的先驅,并對其進行設計和制造。我們?yōu)檫^(guò)程控制、安全、制藥、醫療和半導體等工業應用提供微型光譜儀和系統。CiCi-Raman-785 是我們的高性能光譜儀,具有像差校正凹面全息光柵,配備 Horiba Scientific 的 Syncerity? TE 冷卻 CCD 相機和 VIS-NIR 2048 x 70 探測器,TE 冷卻頭位于 -50° C。
對于 OEM 工業應用
過程控制
藥品和化妝品
地質學和礦物學
碳材料
生命科學
法醫和安全
半導體
食品和飲料安全
特征
超高穩定性和現場監控的堅固設計
具有高量子效率的深冷 CCD
超長曝光時間
< 0.6 nm 的高分辨率可選分辨率和吞吐量
價格有競爭力
適用于 785 nm 和 532 nm 激發波長
穩定和健壯

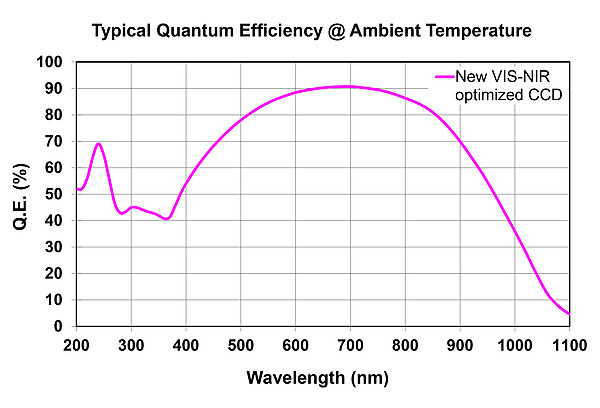

CCD 探測器的量子效率

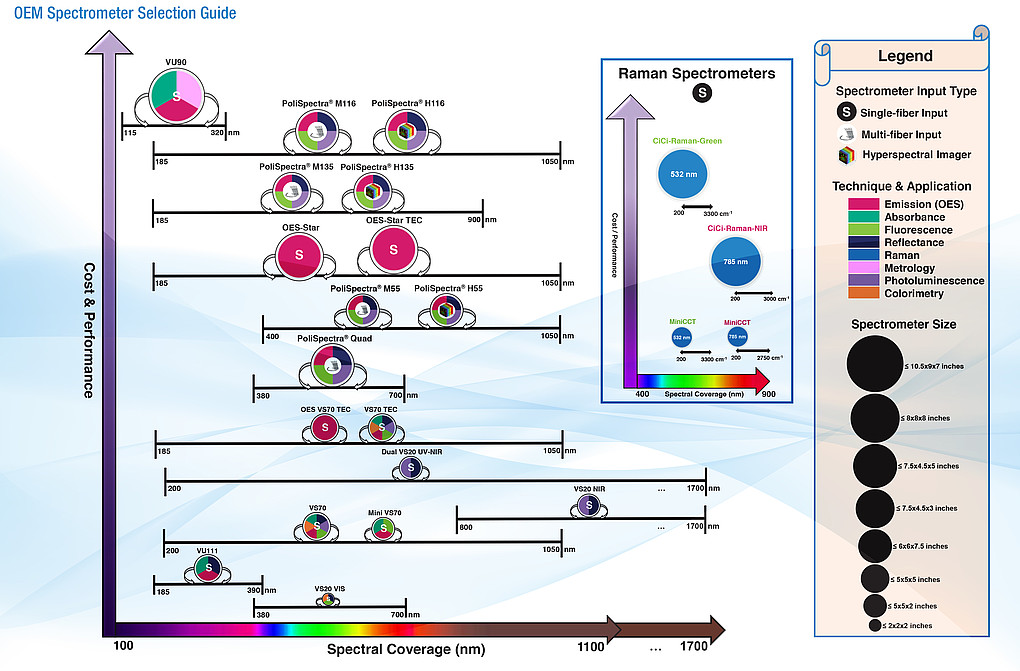

OEM 光譜儀選擇指南
規格
通用緊湊型拉曼光譜儀規格 | |
---|---|
光譜覆蓋 | 785 - 1060 nm(也可用:532 nm 優化光譜儀) 150 至 > 3300 cm -1(注意:下限取決于拉曼探頭) |
光譜儀輸入 | 0.1 NA 光纖用于 F/5 版本 0.22 NA 光纖用于 F/2.3 版本 |
光譜分辨率(F/5) | < 0.6 nm 從 780 nm 到 965 nm < 1.5 nm 從 965 nm 到 1,060 nm 6 cm-1 在 1777 cm -1 7 cm-1 在 2518 cm -1 |
焦距 | 140 毫米 |
光色散 | 9.77 納米/毫米;0.137 納米/像素 |
雜散光 | < 0.1%(典型值) |
波長準確度 | 0.025納米 |
F# | F/2.3(用于最高靈敏度) F/5(用于最緊湊和最高分辨率的配置) |
軟件 | 用于評估的基本 LabVIEW 采集軟件。 請參閱我們的可選LabSpec軟件。 (為軟件集成提供的 DLL) |
OEM SYNCERITY? 科學相機,帶 2048 x 70 – VIS-NIR 優化 CCD* | |
---|---|
20° C 時的量子效率 | 新型 VIS-NIR 優化 CCD(還提供:532 nm 優化光譜儀) |
CCD 傳感器格式 | 2048 × 70 |
CCD像素尺寸 | 14 x 14 微米 |
CCD高度 | 1毫米 |
CCD QE 在 20° C | 500 納米時為 60%;600 納米時為 80%;800 納米時為 80% 900 納米時為 68%;1000 納米時為 42%;在 1,060 nm 處為 20% 見下圖 |
深度熱電冷卻 | -50° C @ +25° C 環境或 -40° C @ +40° C 環境。 產生適用于大多數 OEM 和許多研究應用的低暗電流 |
單像素孔容量 | 50,000 eˉ/像素(最低);60 000 eˉ/像素(典型值) |
串行寄存器滿井容量 | 250,000 eˉ/像素(最小值);500 000 eˉ/像素(典型輸出寄存器飽和) |
掃描率 | 45 kHz 和 500 kHz |
讀出噪聲(45 kHz 和 –45° C 時) | 10 eˉ(典型值)至 12 eˉ(最大值) |
讀出噪聲(在 500 kHz 和 –45° C 下) | 20 eˉ(典型值)至 25 eˉ(最大值) |
動態范圍(典型值) | 55,500:1 |
最大頻譜率 | 45 kHz 掃描速率時為 20 Hz;500 kHz 掃描速率時為 189 Hz |
數字化 | 16 位模數轉換器 |
非線性(在每個相機上測量) | <0.15%(典型值)在 45 kHz(0.4% 最大值) <0.20%(典型值)在 500 kHz(1% 最大值) |
–45° C 時的暗電流 注意:像素尺寸 = 14 μm | 0.025 e–/像素/秒(典型值) |
軟件可調增益 | 2、4 和 10 e–/在 –50° C 下計數 |
溝通 | USB 2 |
環境條件 | 工作溫度 0° C 至 40° C 環境 相對濕度 <70%(非冷凝) 存儲溫度 -25° C 至 45° C |
電源要求 AC/DC 電源(已提供) | 90-264 伏交流電,47–63 赫茲 |
