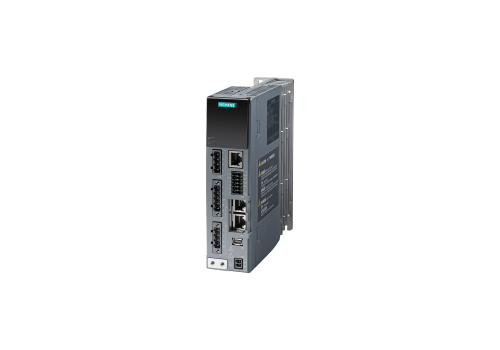

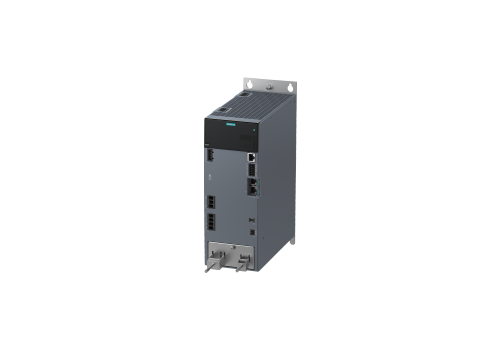

SINAMICS S210變頻器

伺服驅動系統包括一個 SINAMICS S210 伺服轉換器、一個 SIMOTICS S-1FK2、S-1FT2 或 S-1FS2 伺服電機以及一個用于將電機連接到轉換器的匹配單電纜連接 (OCC)。SINAMICS S210 是一款單軸 AC/AC 伺服轉換器系統，具有高性能和動態響應，適用于中檔運動控制應用。

SINAMICS S210 伺服變頻器適用于以下線路電壓：

• 200 V 至 240 V 1 AC（1 AC 系列）

• 200 V 至 480 V 3 AC（3 AC 系列）

應用靈活

SINAMICS S210 是一個靈活的多功能系統。SIMOTICS S-1FK2、S-1FT2 或 S-1FS2 系列同步伺服電機安裝在旋轉軸和直線軸上。集成的單電纜連接 (OCC) 接口允許用戶友好地連接 SIMOTICS S-1FK2、S-1FT2 或 S-1FS2 電機，只需一根電纜?？梢宰x取電子電機銘牌數據，從而無需使用電機數據對變頻器進行參數設置。這顯著簡化并縮短了調試時間。

結合上位控制器的技術功能，運動有很多可能性——從連續運行到定位和同步運行，再到通過循環凸輪或插補的多軸協調運動——一切皆有可能。

SINAMICS S210 變頻器具有一個集成的 PROFINET 通信接口，用于連接到控制系統。

與上位控制器的數據交換通過標準化協議進行——用于定位模式的 PROFIdrive 配置文件和用于安全相關通信的 PROFIsafe 配置文件。

因此，使用 SIMATIC S7 自動化系統可以最佳地確保操作。驅動軸通過 SIMATIC S7 或 SIMOTION 控制器中的工藝對象和運動控制塊連接。

高性能，可實現快速精確的控制

SINAMICS S210 伺服驅動系統與 SIMOTICS S-1FK2、S-1FT2 或 S-1FS2 伺服電機的高性能源于以下特點：

• 電機轉動慣量小，過載能力強

• 具有快速掃描功能的高分辨率編碼器

• 電流控制器時鐘周期為 62.5 μs，伺服轉換器的脈沖頻率為 8 kHz

即使在復雜的運動控制下，這也可以縮短機器的循環時間。

直流鏈路耦合（僅限 3 AC 系列）

對于 3 AC 系列的設備，最多可以耦合六個轉換器的 DC 鏈路。因此，軸之間的能量平衡是可能的，并且制動期間產生的能量可以被其他軸用于加速。這不僅高效，而且還減少了控制柜中的廢熱，因為產生的能量不再需要在制動電阻中轉化為熱量。
