概述

        西門子提供兩種類型的超聲波流量計，在線流量計和鉗式流量計。這為最終用戶提供了最大的靈活性，可以選擇最適合其需求的技術。以下章節顯示了內聯版本。

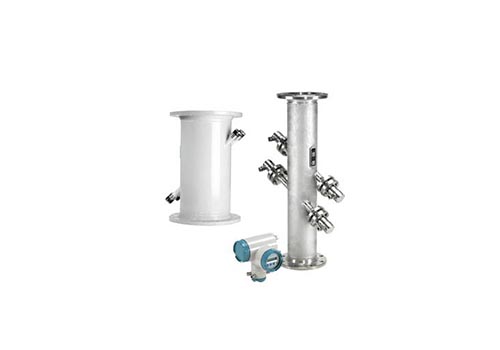

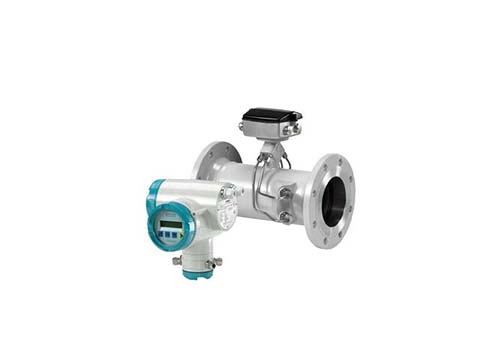

        SITRANS FS 在線超聲波流量計測量導電和非導電液體的流量。

好處

• 更大的靈活性：

-傳感器尺寸從 DN 50 到 DN 1200 mm（2" 到 48"）

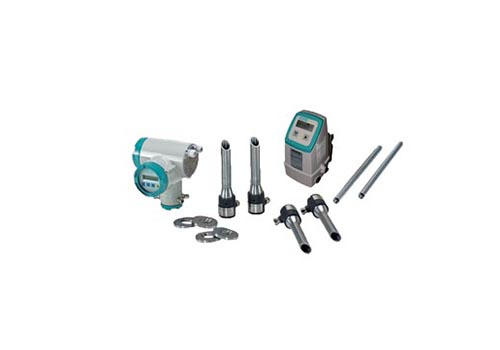

-內聯改造為 1 路和 2 路高達 DN 1200（2" 至 48"）

-緊湊型遠程變送器安裝

-HART 和 PROFIBUS PA 通信

-電源或電池供電的解決方案

-適用于 HVAC、發電、公用事業和一般行業以及要求更高的應用的專用變送器產品組合

• 更便捷的服務：

-在不中斷操作的情況下更換傳感器

-電池壽命長達 6 年

• 批準/證書：

-區域供熱內的監管轉移批準

-防爆

-帶有校準證書的標準

應用

直列式超聲波流量計適用于測量具有良好透聲性的液體流量，不受電導率、粘度、溫度、密度和壓力的影響。

• 最大限度。3 % 固體

• 最大限度。3 % 空氣和氣體

• 最大限度。350 厘沲

主要應用可以在以下領域找到：

• 水處理廠的原水取水口

• 處理后的廢水

• 發電和公用事業

• 灌溉系統

• 工業和發電站的冷卻水廠

• 輸送非導電液體的設備

• 監管轉移 - 區域供熱 (MID-004)

• HART/4 至 20 mA 輸出

• PROFIBUS PA

• 防爆

測量原理

在 SITRANS F US 流量計中，兩個超聲波換能器相對于管道軸線以 θ 角放置。換能器用作超聲波信號的發射器和接收器。通過確定超聲波信號隨流和逆流傳播的時間來執行測量。原理可以表述如下：

v = K · (t B,A  – t A,B ) / (t A,B  · t B,A ) = K · Δt/t2

v = 平均流速
t = 傳輸時間
K = 比例管道幾何系數

這種測量原理的優點是它與液體的實際聲速的變化無關，即與溫度無關。比例因子 K 由濕校準確定。

直接信號處理

超聲波信號直接在換能器之間發送。從點到點發送信號所獲得的優勢是非常好的信號強度。

2 路徑解決方案

帶 4 個傳感器的超聲波 2 通道流量計。在上部路徑中顯示傳感器 1A/1B，在下部路徑中顯示 2A/2B。

超聲波流量計的精度取決于流量計前后的管道幾何形狀和超聲波測量路徑的數量。

當水流過管道時，它傾向于在管道內以不同的速度旋轉和/或流動，具體取決于管道設計。

2 通道超聲波流量計提供：

• 對上游障礙物（如彎管、泵或閥門）的敏感性較低

• 即使由于某種原因，一條路徑停止工作，儀表仍會繼續測量，因此測量的安全性很高

典型的直入口要求是上游 10 x D i（D i  = 流量計直徑）和下游 3 x D i。

根據上述要求安裝 2 道超聲波流量計可達到的典型精度為 ± 0.5 %。
