雷達測量技術是非接觸式和低維護的。由于微波不需要載體介質，它們幾乎不受過程氣氛（蒸汽、壓力、灰塵或極端溫度）的影響。西門子提供多種型號以滿足您應用的特定需求。

SITRANS Probe LR 是一種 2 線制 6 GHz 脈沖雷達液位變送器，用于連續監測具有標稱壓力和溫度的儲存容器中的液體和漿液，范圍為 20 m (66 ft)。

產品系列

1.SITRANS LR100

型號

7ML530.-.....-....

產品描述

SITRANS LR100 是一款 2 線回路供電的雷達變送器，用于連續測量 8 m (26 ft) 范圍內的液體和泥漿液位。

SITRANS LR100 雷達液位變送器，連續、非接觸式，8 m (26 ft) 范圍，用于液體和泥漿，集成 8 m (26 ft) 電纜連接。

2.SITRANS LR110

型號

7ML531.-.....-....

產品描述

SITRANS LR110 是一款緊湊型雷達變送器，用于連續測量 15 m (49.2 ft) 范圍內的液體、泥漿和固體物位。

SITRANS LR110 雷達液位變送器，連續、非接觸、15m (49.2ft) 范圍，用于液體、泥漿或固體，集成電纜連接。

3.SITRANS LR120

型號

7ML532.-.....-....

產品描述

SITRANS LR120 是一款緊湊型雷達變送器，用于連續測量 30 m (98.4 ft) 范圍內的液體和固體物位。

SITRANS LR120 雷達液位變送器，連續、非接觸、30 m (98.4 ft) 范圍，用于液體漿料和固體，集成電纜連接。

4.SITRANS LR140

型號

7ML533.-.....-....

產品描述

SITRANS LR140 是一款 2 線回路供電的雷達變送器，用于連續測量 8 m (26 ft) 范圍內的液體和泥漿液位。

SITRANS LR140 雷達液位變送器 非接觸式，8 m (26.2 ft) 范圍，用于液體和固體。

5.SITRANS LR150

型號

7ML534.-.....-....

產品描述

SITRANS LR150 是一款緊湊型雷達變送器，用于連續測量 15 m (49.2 ft) 范圍內的液體、泥漿和固體物位，可選 HMI。

SITRANS LR150 雷達液位變送器，非接觸式，15 (49.2 ft) 范圍，用于液體和固體。

6.SITRANS LR200

型號

7ML5422-......

產品描述

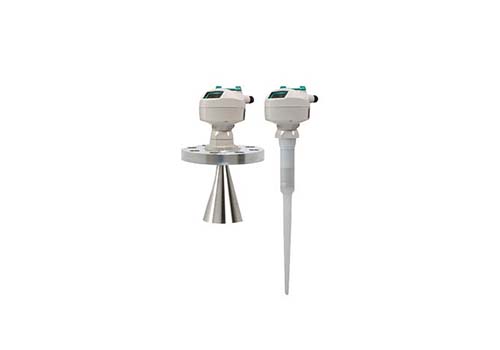

SITRANS LR200 是一款 2 線制 6 GHz 脈沖雷達液位變送器，用于連續監測過程容器中的液體和漿液，包括高溫、壓力、攪拌和湍流，范圍為 20 m (65 ft)。

帶聚丙烯棒的 SITRANS LR200 雷達液位變送器：連續、非接觸、20 m (66 ft) 范圍，用于液體和泥漿。

7ML5423-………………

產品描述

帶 PTFE 桿的 SITRANS LR200 雷達液位變送器：連續、非接觸、20 m (66 ft) 范圍，用于液體和泥漿。

7ML5425-………………

產品描述

帶喇叭的 SITRANS LR200 雷達液位變送器：連續、非接觸、20 m (66 ft) 范圍，用于液體和泥漿。

7.SITRANS LR250

型號

7ML5431-………………

產品描述

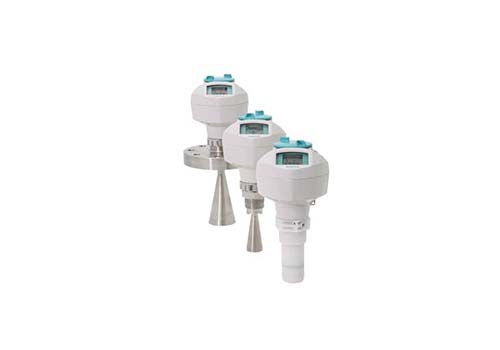

SITRANS LR250 是一款 2 線制 25 GHz 脈沖雷達液位變送器，用于連續監測存儲和過程容器中的液體和漿液，包括高溫和高壓、腐蝕性或腐蝕性材料，范圍為 20 m (66 ft)。適用于小型容器和低介電介質。、

SITRANS LR250 雷達液位變送器：連續、非接觸、20 m (66 ft) 范圍，用于液體和泥漿。

7ML5432-………………

產品描述

SITRANS LR250 雷達液位變送器，帶密封喇叭和 PTFE 透鏡：連續、非接觸、20 m (66 ft) 范圍，用于化學工業中的液體和泥漿。

7ML5433-………………

產品描述

SITRANS LR250 雷達液位變送器，帶密封喇叭和 PTFE 透鏡：連續、非接觸、20 m (66 ft) 范圍，用于液體、固體和漿液。用于衛生應用。

8.SITRANS LR460

SITRANS LR460 是一款 4 線制 24 GHz FMCW 雷達液位變送器，具有極高的信噪比和先進的信號處理功能，可連續監測長達 100 m (328 ft) 的固體。它非常適合在極端粉塵和高溫應用中進行測量。

型號

7ML5426-………………

產品描述

帶喇叭的 SITRANS LR460 雷達液位變送器：連續、非接觸、100 m (328 ft) 范圍，適用于具有挑戰性的固體應用。

9.SITRANS LR560

型號

7ML5440-......-......

產品描述

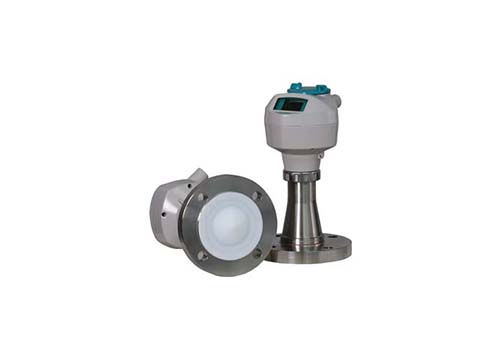

SITRANS LR560 2 線制 78 GHz FMCW 雷達液位變送器，用于連續監測固體和液體，范圍為 100 m (328 ft)。它易于安裝、即插即用，幾乎無需維護。

帶齊平透鏡天線的 SITRANS LR560 雷達液位變送器：連續、非接觸、100 m (328 ft) 范圍，適用于一般固體應用。

自動假回波抑制

SITRANS LR 儀器具有過程智能信號處理技術的獨特優勢。這種深入的知識和經驗被內置到軟件的高級算法中，以提供回波剖面的智能處理。結果是可重復、快速和可靠的測量。

SITRANS 雷達設備的一個特殊功能是自動假回波抑制，這是一種回波處理技術，可自動檢測和抑制來自容器障礙物的假回波。您可以使用本地接口上的兩個參數或通過 HART 或 PROFIBUS PA 進行通信的 SIMATIC PDM 來實現此功能。

工作原理

雷達測量技術測量從發射信號到返回信號的飛行時間。從此時起，距離測量和水平被確定。

與超聲波測量不同，雷達技術不需要載體介質并且以光速 (300 000 000 m/s) 傳播。大多數工業雷達設備的工作頻率為 6 至 78 GHz。

西門子提供脈沖雷達發射器（SITRANS Probe LR、SITRANS LR200、SITRANS LR250）和 FMCW（調頻連續波）雷達發射器（SITRANS LR100、SITRANS LR110、SITRANS LR120、SITRANS LR140、SITRANS LR150、SITRANS LR460、SITRANS LR560）。

脈沖雷達以固定的重復頻率從天線發射微波脈沖，該微波脈沖從具有不同介電常數的兩種材料（大氣和被監測材料）之間的界面反射。

回波由接收器檢測，發射時間用于計算電平。

反射回波被數字轉換為回波輪廓。分析輪廓以確定從材料表面到儀器上參考點的距離。

FMCW（調頻連續波）雷達設備將微波發送到材料表面。波頻率被連續調制。同時，接收器也在不斷地接收，發射器和接收器之間的頻率差與到材料的距離成正比。
