數字 YEWFLO 渦街流量計結合了在全球安裝的超過 450,000 臺設備中使用的經過現場驗證的傳感器和主體組件,以及獨特而強大的數字技術組合,其中包括橫河電機的創新光譜信號處理 (SSP)。

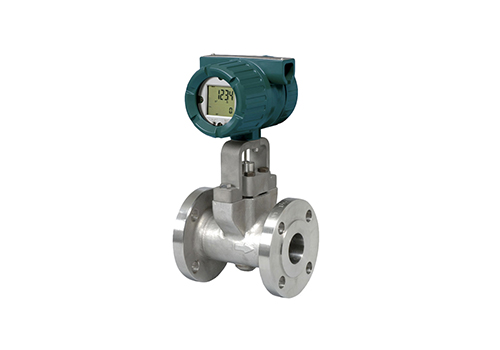

數字YEWFLO渦街流量計
數字 YEWFLO 渦街流量計結合了在全球安裝的超過 450,000 臺設備中使用的經過現場驗證的傳感器和主體組件,以及獨特而強大的數字技術組合,其中包括橫河電機的創新光譜信號處理 (SSP)。數字 YEWFLO 渦街流量計即使在惡劣的工藝條件下也能保持準確和穩定,并具有高度可靠和堅固的設計,可提高工廠效率并降低運營成本。

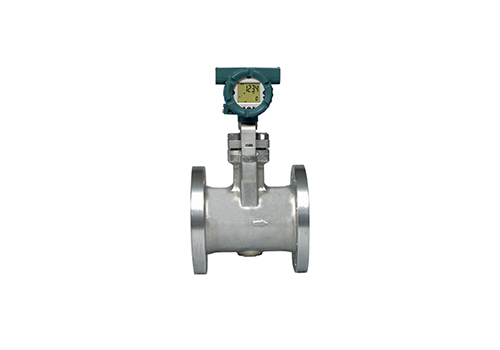

digitalYEWFLO渦街流量計標準型可以測量液體、氣體和蒸汽的流量。

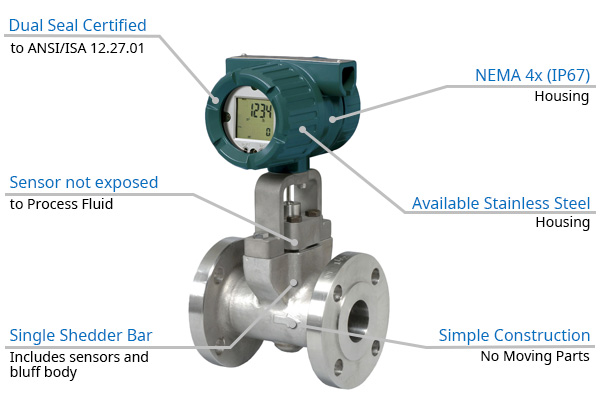

沒有移動部件的簡單而堅固的結構提供了高可靠性和耐用性,并支持廣泛的應用。
可用于廣泛的應用
它可以測量液體、氣體和蒸汽的流量。
管道安裝很容易,因?yàn)橹挥袃蓚€(gè)上游和下游連接。
傳感器檢測頻率,并在零流量時輸出零頻率。因此,不需要調零。
耐用性
通過簡單的設計和構造實現耐用性。

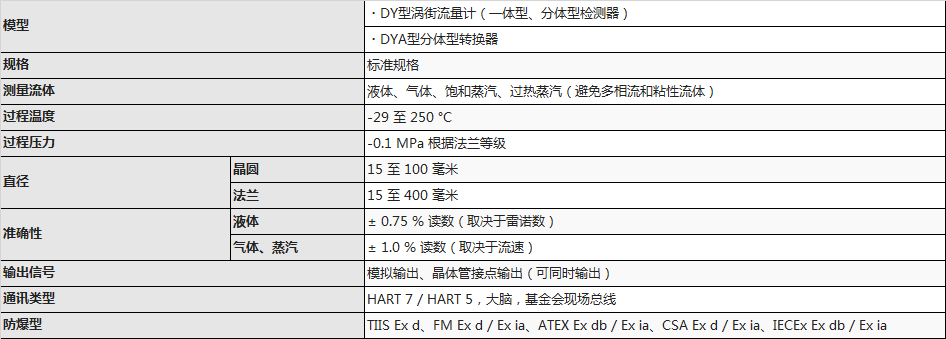

規格/功能
有關詳細規格,請參閱位于下載選項卡下的通用規格表。

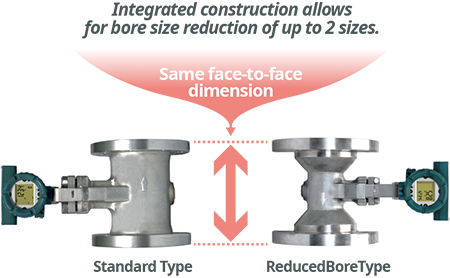

digitalYEWFLO渦街流量計縮徑型是渦街流量計主體與異徑管(縮徑管、擴徑管)一體化鑄件的渦街流量計。
適用于根據季節流量波動較大的管線,如蒸汽供應管線。
由于減速器和渦街流量計是一體的,因此無需準備用于固定直管長度的減速器和短管。
這不僅簡化了安裝并降低了成本,而且通過減少連接點的數量來提高安全性。
實現簡單的儀表
作為渦街流量計應用的示例,可以使用減速器來測量低流量。

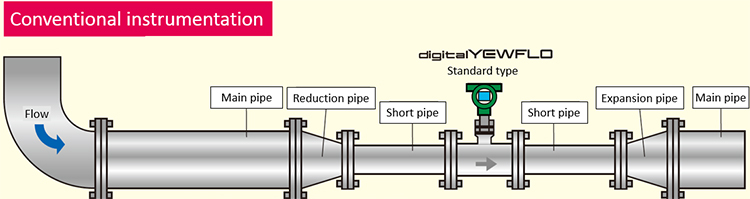

在這種情況下,如下圖所示,不僅需要連接減壓管和膨脹管,還需要連接短管以分別確保上游和下游的直管長度。結果,不僅安裝過程復雜困難,而且安裝成本增加。此外,使用六個連接,流體泄漏的風險增加。

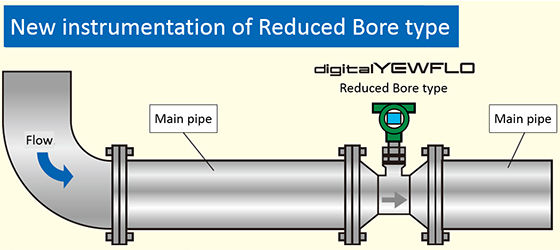

縮徑型具有同心異徑管。因此,不僅不需要安裝縮徑管和膨脹管,也不需要安裝用于確保直管長度的短管。
此外,連接數量的減少帶來了流體泄漏風險和安裝成本的降低。
測量下限值擴大2~3倍,用管徑尺寸流量計即可測量低流量。
安裝縮徑型后,無需更換根據流量波動量更換兩個孔板的管路。
對于需要年度或長期流量控制的線路,變更時無需停線。除了渦街流量計原本擅長的高溫高壓流體、使用數字式Y(jié)EWFLO渦街流量計獨有的SSP功能的抗振性和自診斷功能外,還利用各種功能升級了流量控制的質量。
兩個陣容
縮徑型有兩種減速機規格(/R1 和 /R2),因此可以根據用途使用。
與法蘭配管的公稱直徑相比,/R1 的檢測部件的公稱直徑減小了 1 個尺寸,/R2 減小了 2 個尺寸。

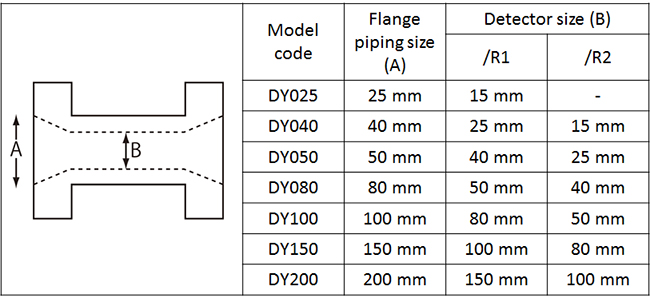

法蘭配管的公稱通徑與檢測器的公稱通徑的關系如下所示。
縮徑型有助于在標準型難以測量的低流量下進行穩定的流量測量。

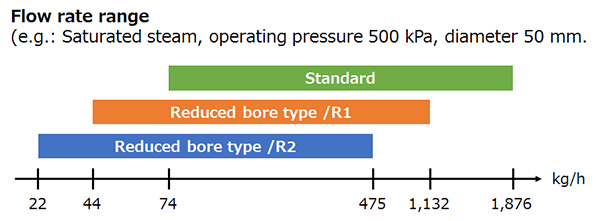

標準型和兩種減速機規格的可測量流量范圍示例如下所示。
在標準型中,可測量的流量范圍為 74 至 1,876 kg/h,這在要測量的流量范圍較寬時是理想的。
如果您想測量低于 74 kg/h 的低流量,縮徑型 R2 是合適的。
此外,如果您想測量與標準型一樣寬的流量以及低于 74 kg/h 的低流量區域,縮徑型 R1 規格是合適的。
可與多變量類型組合

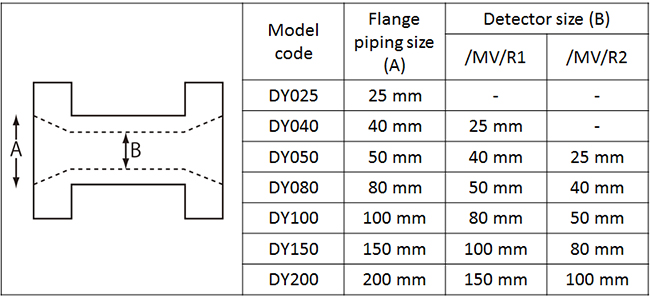

縮徑型可與多變量型組合使用。
與多變量類型的組合可實現低流量的溫度測量和溫度校正。
即使在低流量的情況下,也可以用一臺直接輸出飽和蒸汽的質量流量。
可與高溫版本組合
縮徑型可與高溫型結合使用。
與高溫版本的組合將適用流體溫度的上限從通常的 250 °C 擴展到 450 °C。
即使在低流速下,也可以測量高溫流體的流速。
