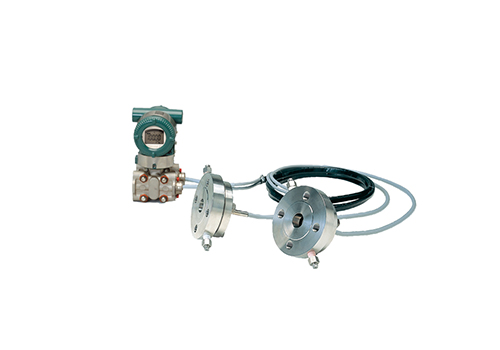

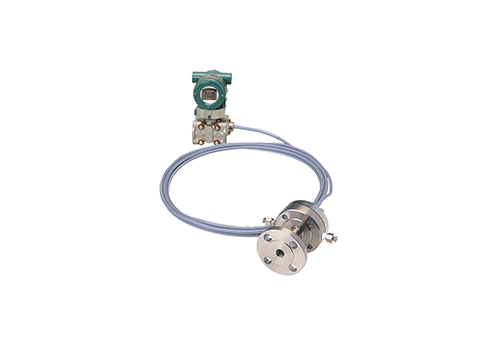

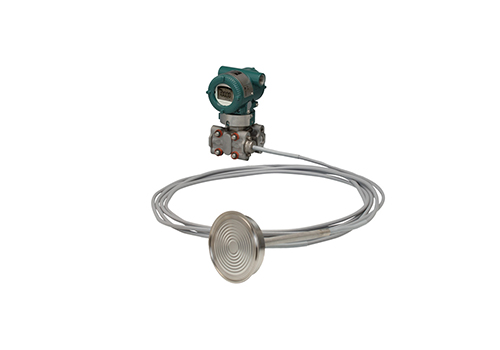

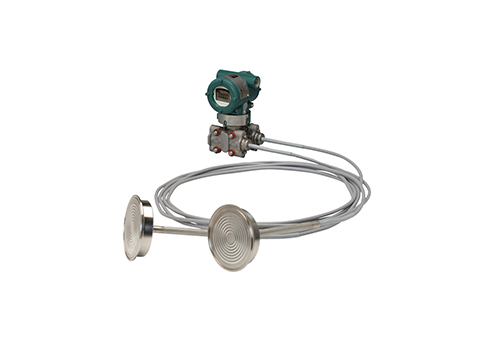

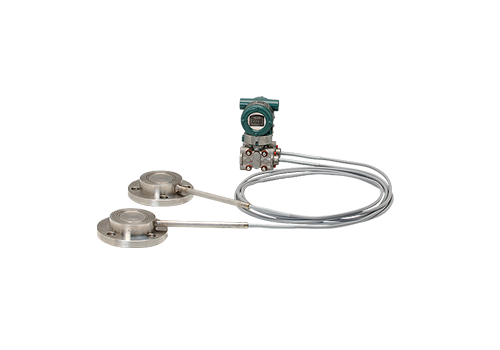

EJXC80A、EJAC80E 差壓/表壓隔膜密封系統
隔膜密封系統由帶有一個或兩個隔膜密封的表壓或差壓變送器組成。適用于各種壓力測量。
主要特點
高性能、高精度和高可靠性。
高溫高真空使用(0.013 kPa abs~)
快速響應:200 毫秒
隔膜密封系統可以提供解決方案……
用于測量;
高/低溫流體
高腐蝕性/高粘度流體
低溫下可能引起引壓管堵塞的流體
有毒液體
各種過程連接尺寸
補償毛細管設計
補償毛細管類型具有補償毛細管,以幫助平衡高壓側和低壓側毛細管之間填充流體的體積和溫度。該解決方案可減少環境溫度漂移的影響,無論它是由晝夜波動、季節變化或陰涼到晴天造成的。
該補償毛細管連接到變送器的高壓側并沿低壓毛細管運行。它實際上是綁定到它的。這允許變送器兩側之間的填充流體體積相同,并允許它們之間的環境溫度平衡。
環境溫度漂移
環境溫度是過程周圍的溫度。如果儲罐位于室外,則變送器和毛細管系統可能會看到晝夜、四季甚至陰天到晴天的溫度波動。這種溫度變化會像任何液體一樣影響填充液。流體隨著變化在毛細管內收縮和膨脹。這可能會導致讀數不準確。讀數反映了填充液的變化,而不是液位的實際變化。

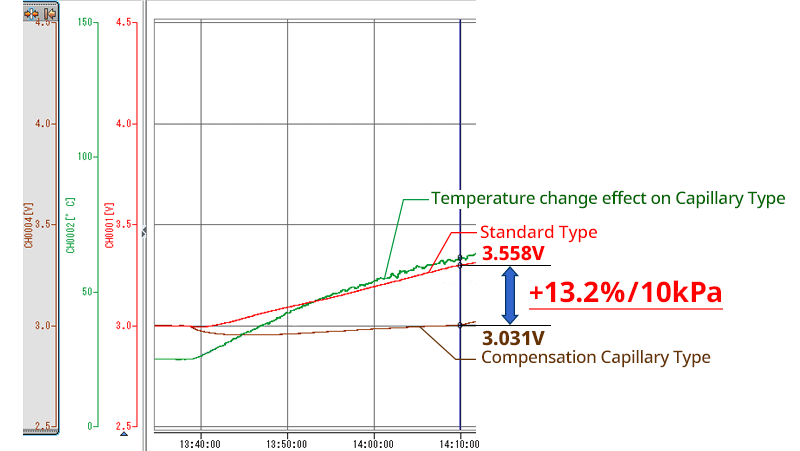

比較數據
以下數據顯示了陽光引起的溫度漂移對補償型和標準型差壓變送器的影響。通過僅在從毛細管末端和低壓側隔膜密封延伸50cm的區域內改變溫度來模擬陽光的影響。
當?shù)蛪簜?cè)溫度上升50oC時,標準型在10 kPa測量范圍內的輸出增加了14.0%。同時,補償型的產量?jī)H增加了0.8%,與標準型的變化相差13.2%。
