智能閥門定位器 200 系列 支持 HART+ 開度信號反饋 型號 AVP207產品手冊

概　要

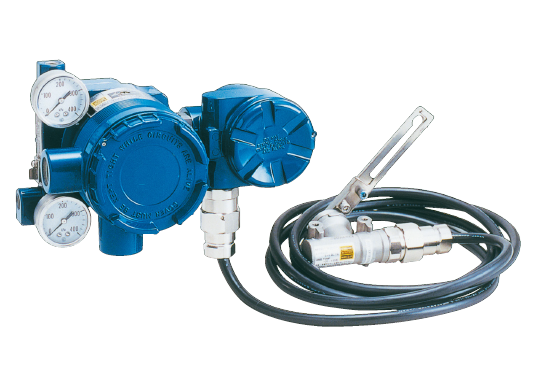

型號 AVP207 是安裝有微處理器的智能電 - 氣定位器，將開度檢測器部分單獨組裝在閥門上，是對定位器主體與閥門分別進行安裝的結構。開度檢測器部分與定位器主體通過電纜連接在一起。

可直接使用現有的 4 ? 20mA DC 儀表，也可以將電 - 氣轉換器 + 氣 / 空氣定位器的儀表上的電氣布線設定為最小限度。 支持 HART 通信與開度信號反饋輸出。

只需將開度檢測器部分組裝在閥門上，大幅提高了抗振特性，并降低了對定位器主體進行維護的難度。

特　點

(1) 抗振特性 10G、? 2000Hz（開度檢測器部分）

組裝在閥門上的角度傳感器因小型化、分量輕，可動部分少，其振動特性大約為傳統電-氣定位器的5倍。

(2) 維護簡單

因定位器主體部分與閥門相分離，可安裝在易于維護的位置。

（電纜長度　最大 20m，空氣配管長度　最大 20m）由于電氣回路部分和空氣回路部分是完全隔離的，因此空氣回路部分的現場維護工作十分簡單。因目前已經將自動 / 手動開關作為標準配置使用，所以確認閥門的工作狀態也十分簡單。（僅限單作用執行機構）

(3) 耐腐蝕性提高

因開度檢測器部分的外殼材質是不銹鋼，即使在腐蝕性大氣環境中，開度檢測器部分也能放心使用。

(4) 調整簡單

? 自動設定

設備能夠識別出已安裝的執行機構的規格，并按照不同規格進行設定，自動調整到最佳狀態。

? 無干擾的零點和量程調整

在調整零點和量程時，不會出現相互干擾的情況。即使變更其他設定，零點和量程點也不會發生變化。

(5) 單一型號適用于多種規格

過去需要更換部件才能適用的以下規格，目前只需在單一型號的設備上修改設定的數據即可適用。

（可以設定的規格）

? 輸入范圍（分程、4mA 量程之內可隨意設定）

? 流量特性（線性、EQ%、QO、用戶定義（可在 16 個點定義任何流量特性））

? 只需附加開度信號反饋形式（模擬輸出（4 ? 20mA））可逆繼電器，便能適用于雙作用執行機構。

(6) 搭載調節閥診斷參數

可使用 HART 通信器或調節閥維護支持系統 Valstaff，對以下診斷參數進行監控。

? 粘滑系數

? 周期次數

? 滑動距離積算

? 滿負荷運轉次數

? 不同開度的頻率分布

? 最大行程速度

詳細內容可下載觀看
