高壓差對應系列產品 ACTIVAL電動二通閥 法蘭連結型 （JIS 10K-FC200、-SCS13A）使用說明書

概要

ACTIVAL VY51XXL 是法蘭連接型電動二通閥系列產品。閥門和執行器為一體化構造。

該 ACTIVAL 產品用于控制冷/熱水、高溫水，閥體額定壓力等級符合 JIS 10K(JIS：日本工業標準)。

執行器使用一臺 24 VAC 低電壓動作的可逆轉同步電機。

ACTIVAL 閥可提供 5 種控制信號：浮點+135 ?反饋電位計，公稱 135 ?電阻輸入，4-20 mA DC 輸入，2-10 V DC 輸入，0 -10 V DC 輸入?？刂菩盘枮?4-20 mA DC輸入，2-10 V DC 輸入，0 -10 V DC 輸入的閥門帶2-10V DC 反饋輸出。

特  點

1) 可適用于泵旁通閥等的高壓差用途。

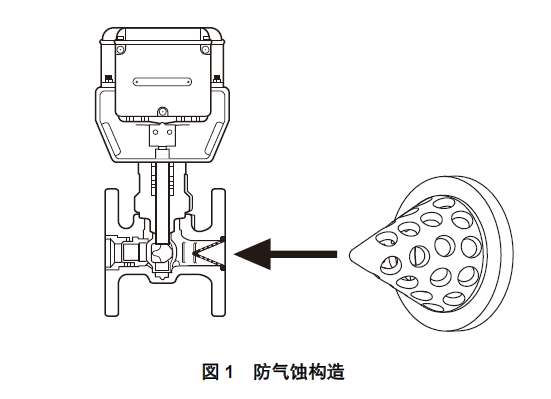

具有防止壓降過大時因氣蝕作用而引起沖蝕的構造。

2) 緊湊、輕便。

3) 閥門和執行器為一體化構造。

4) 多種的控制信號：

- 浮點+135 ?反饋電位計

- 公稱135 ?電阻輸入

- 4-20 mA DC輸入

- 2-10 V DC輸入

- 0-10 V DC輸入

5) 該閥門適用于水，具有高關斷差壓，高

Cv值，高可調比，以及低泄漏。

6) 耐用型設計。

7) 功耗低。

8) 修正線性流量特性。

9) 控制信號為4-20 mA DC輸入，2-10 V DC輸入， 0 -10 V DC輸入的閥門帶2-10V DC反饋輸出。 (用于位置反饋)

詳細內容可下載觀看

ACTIVAL電動二通閥(JIS 10K-FC200、-SCS13A)使用說明書.pdf
