數字顯示調節器SDC46使用說明書(設置篇)

• 安裝場所

請在下列場所安裝本機 。

? 除供給電源及繼電器接點輸出外，輸入輸出的共模電壓須滿足如下條件 : 對地間的電壓為30Vr.m.s.以下、峰值42.4V以下、DC60V以下。

?非高溫、非低溫、非高濕度、非低濕度的場所

?無硫化氣體等腐蝕性氣體存在的場所

?粉塵、油煙等較少的場所

?不受陽光直射及風雨吹淋的場所

?機械振動、沖擊較少的場所

? 非高壓線下、焊接機附近及電氣干擾發生源較近的場所

?遠離鍋爐等高壓點火裝置處15m以上的場所

?電磁干擾較少的場所

?無可燃性液體及無蒸汽的場所

?室內

• 安裝方法

?  安裝角度從水平位置前傾10度以內，后仰10度以內。

?  儀表盤請使用厚度7mm以下（使用密封墊時為5mm以下）的鋼板。

使用上的注意事項

?  作為防水使用的場合，請務必在本體上安裝密封墊。

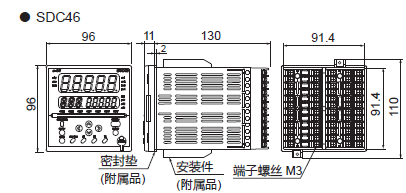

• 外形尺寸

詳細內容可下載觀看

數字顯示調節器SDC46使用說明書(設置篇).pdf
