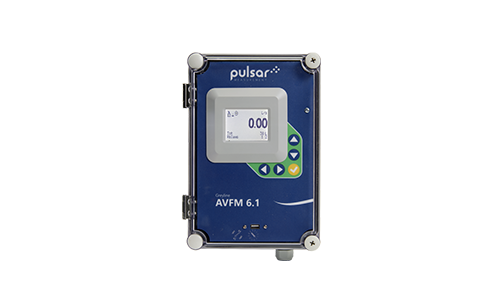

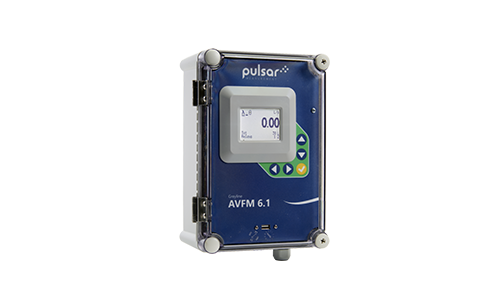

AVFM 6.1面積速度流量計
面積速度流量測量方法是所有流量測量中最常用的方法。AVFM 6.1 面積速度流量計使用潛水式超聲波傳感器測量流動液體的液位和速度,以計算明渠或管道中的流量測量值。
服務熱線022-22118860
首頁 > 產品展示 > 普爾聲pulsar > 流量計
面積速度流量測量方法是所有流量測量中最常用的方法。AVFM 6.1 面積速度流量計使用潛水式超聲波傳感器測量流動液體的液位和速度,以計算明渠或管道中的流量測量值。
面積速度流量測量方法是所有流量測量中最常用的方法。AVFM 6.1 面積速度流量計使用潛水式超聲波傳感器測量流動液體的液位和速度,以計算明渠或管道中的流量測量值。傳感器安裝在管道內或通道底部,傳感器可防止結垢、腐蝕和磨損。AVFM 6.1 區域速度流量計可配置標準浸沒式速度液位傳感器或浸沒式速度與單獨的非接觸式超聲波液位傳感器組合,適用于高度充氣的流體或具有高濃度懸浮固體的流體.
AVFM 6.1 可以測量高達 6 m/s (19.7 ft/s) 的正向流速和高達 1.5 m/s (5 ft/s) 的反向流速。電子和軟件采樣和平均流速持續提供穩定的讀數。浸沒式速度/液位傳感器將測量壓力高達 10 psi 的部分滿管和超載管道中的流量。AVFM 6.1 面積速度流量計的最小推薦管道直徑為 150 毫米(5.9 英寸)。
AVFM 6.1 區域速度流量計的配置很簡單。只需輸入管道直徑或通道尺寸,AVFM 6.1 就會自動計算并顯示流量。通過簡單的菜單系統輸入通道寬度和多級點,將 AVFM 6.1 配置為安裝在不規則或復合通道形狀中。幾乎任何形狀的通道都可以通過您選擇的測量單位進行監控。
流量計將以 10 秒到 6 分鐘的間隔存儲時間和帶日期戳的流量值。每日流量報告會自動創建,其中總流量、最小流量、最大流量和平均流量顯示在 LCD 顯示屏上。通過連接到記錄儀的 USB 輸出,將日志文件和每日流量報告?zhèn)鬏數饺魏?USB 閃存驅動器。
AVFM 6.1 面積速度流量計適用于明渠測量應用,例如進水流量監測、出水流量監測、廢水、雨水、工業廢水應用和灌溉水流量測量。其易于使用的菜單驅動設置意味著 AVFM 6.1 面積速度流量計只需幾分鐘即可為您提供最重要的流量測量結果。
特征
一般規格 | |
規格名稱: | 描述: |
渠道類型 | 圓管、矩形、梯形、蛋形或自定義形狀 |
電子外殼 | NEMA4X (IP 66) 聚碳酸酯,帶透明防碎蓋 |
準確性 | 電平:讀數的 ±0.25% 或 ±0.08 英寸,以較大者為準。重復性和線性度 0.1%。 |
展示 | 白色背光矩陣 - 顯示流量、累加器、繼電器狀態、操作模式和校準菜單 |
編程 | 內置 5 鍵校準器,可選擇英語、法語或西班牙語 |
電源輸入 | 100-240 V AC 50/60 Hz,最大 10 VA。 |
輸出 | 3 隔離 4-20 mA、1000 ohm、(流量、液位和速度)或 0-5 V DC(通過菜單選擇) |
控制繼電器 | 2 個繼電器,“C”型干接點,額定 5 amp SPDT;可編程用于流量比例脈沖(采樣器/累加器)、流量和/或液位報警 |
數據記錄 | 可編程的 2600 萬點數據容量、時間和日期戳以及格式化的流量報告,包括總計、平均值、最小值、最大值和發生時間。包括 USB 輸出到閃存驅動器和 Windows 軟件 |
工作溫度(電子): | -20 °C 至 60 °C(-5 °F 至 140 °F) |
近似裝運重量 | 4.5 公斤(10 磅) |
QZ02L 傳感器規格 | |
規格名稱: | 描述: |
速度測量范圍 | 0.031 m/s 至 6.2 m/s(0.1 ft/s 至 20 ft/s)和在含有最小尺寸為 100 微米的氣泡或固體的流體中反向流動至 -1.5 m/s(-5 ft/s)和作為聲反射器的最低濃度為 75 ppm |
液位測量范圍 | 最小壓頭:25.4 毫米(1 英寸)。最大揚程:4.57 m(15 英尺) |
工作溫度 | -15 °C 至 80 °C(5 °F 至 175 °F) |
暴露材料 | 316不銹鋼、環氧樹脂、聚氨酯 |
傳感器電纜 | 7.6 m (25 ft) 潛水聚氨酯護套,屏蔽,3 同軸 |
傳感器安裝 | 包括 MB-QZ 不銹鋼安裝支架 |
溫度補償 | 自動、連續 |
選項 | |
選項: | 描述: |
工業自動化協議 | 通過 RS-485 的 Modbus RTU |
傳感器電纜 | 15 m (50 ft) 或 30 m (100 ft) 潛水式,從傳感器連續 - 或拼接至總長度 150 m (500 ft) |
傳感器電纜接線盒 | NEMA4 聚碳酸酯帶連接端子條 |
外殼加熱器 | 恒溫控制至 -40 °C (-40 °F);推薦用于低于 0 °C (32 °F) 的溫度 |
本質安全屏障 | 用于 I、II、III、Div 類中的傳感器安裝。I、II、C、D、E、F、G 組危險場所 |
傳感器 | 分離式非接觸式超聲波液位傳感器和浸沒式速度傳感器 |
傳感器安裝帶 | 不銹鋼傳感器安裝帶,用于直徑 150 毫米至 1800 毫米(6 英寸至 72 英寸)的管道 |
需要咨詢產品價格、貨期、購買產品、技術參數規格索取、技術及產品調試咨詢、商務合作請聯系我們。客服熱線:022-22118860
