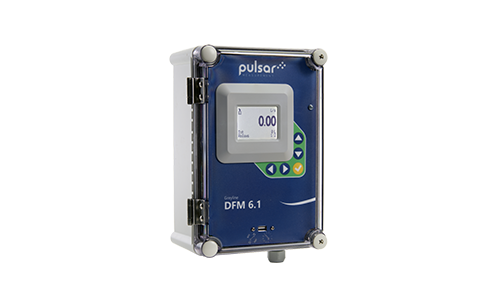

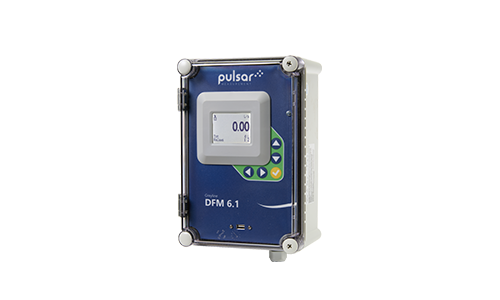

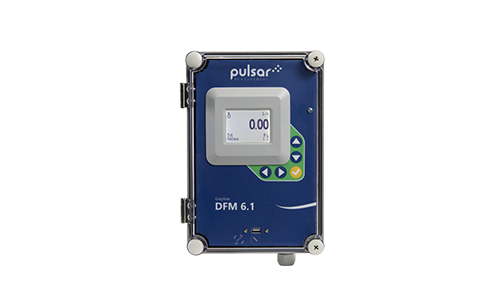

DFM6.1多普勒外夾超聲波流量計
在管道內進行流量測量有時會很棘手。DFM 6.1 多普勒流量計作為非接觸式鉗式流量計,可從管道外部提供有效的鉗式管道流量測量。其多普勒技術使其非常適合用作水流量計,特別適用于難處理的液體或含有懸浮固體的液體,例如廢水、泥漿、污泥、化學品、粘性液體和磨料。
服務熱線022-22118860
首頁 > 產品展示 > 普爾聲pulsar > 流量計
在管道內進行流量測量有時會很棘手。DFM 6.1 多普勒流量計作為非接觸式鉗式流量計,可從管道外部提供有效的鉗式管道流量測量。其多普勒技術使其非常適合用作水流量計,特別適用于難處理的液體或含有懸浮固體的液體,例如廢水、泥漿、污泥、化學品、粘性液體和磨料。
在管道內進行流量測量有時會很棘手。DFM 6.1 多普勒流量計作為非接觸式鉗式流量計,可從管道外部提供有效的鉗式管道流量測量。其多普勒技術使其非常適合用作水流量計,特別適用于難處理的液體或含有懸浮固體的液體,例如廢水、泥漿、污泥、化學品、粘性液體和磨料。非侵入式多普勒超聲波流量計適合內徑為 12.5 毫米(0.5 英寸)或更大的管道,并夾在管道外部,在不中斷過程的情況下獲得流量測量讀數。
外部傳感器無接觸,無需維護
為了測量速度,聲信號從懸浮在流體中的移動顆?;驓馀莘瓷涞絺鞲衅?。根據配置的管道內徑計算流量。
安裝簡單——無需關閉流量系統。不與流動的流體接觸,也不需要切管或鉆孔。傳感器上沒有結垢或結垢。
DFM 6.1 多普勒流量計上易于使用的 5 鍵配置系統使設置和安裝變得快速、簡單和容易。該裝置具有帶累加器的大型數字流量顯示器、隔離的 4-20 mA 輸出、2600 萬點數據記錄器和兩個可編程控制繼電器。
逆流測量
DFM 6.1 多普勒流量計測量任一方向的流量,并顯示正值或負值。您可以控制累加器減去反向流量或僅累加正向流量。
使用多普勒管道流量測量設備來控制過程中的流量,保護泵免受無流量或干泵的影響,或用于流量成比例的使用。您甚至可以使用它來測試現有設備,以確保它仍能提供準確的管道流量測量。
特征
一般規格 | |
規格名稱: | 描述: |
流量范圍 | 在大多數應用中為 ±0.03 m/s 至 12.2 m/s(±0.1 ft/s 至 40 ft/s) |
管道尺寸 | 從 12.7 mm 到 4.5 m(0.5 in 到 180 in)的任何管道內徑 |
準確性 | 讀數的 ±2% 或 0.03 m/s (0.1 ft/s),以較大者為準。要求固體或氣泡最小尺寸為 100 微米,最小濃度為 75 ppm。 |
展示 | 白色背光矩陣 - 顯示流量、繼電器狀態、16 位累加器、操作模式和校準菜單 |
配置 | 內置 5 鍵鍵盤,可選擇英語、法語或西班牙語 |
電源輸入 | 100-240 V AC 50/60 Hz,最大 10 VA |
輸出 | 隔離 4-20mA(最大 1000 歐姆負載)或 0-5 V DC(現場可選) |
控制繼電器 | 數量 2,額定 5 amp SPDT,可編程流量警報和/或比例脈沖 |
數據記錄儀 | 內置 2600 萬點記錄儀,帶有 USB 輸出和 Windows 軟件 |
外殼加熱器 | NEMA4X (IP 66) 聚酯,帶有透明聚碳酸酯面 |
工作溫度(電子產品) | -23 °C 至 60 °C(-10 °F 至 140 °F) |
裝運重量 | 6.3 公斤(14 磅) |
傳感器規格 | |
規格名稱: | 描述: |
型號 SE4 | 帶有 7.6 m (25 ft) 屏蔽電纜和不銹鋼安裝套件的單頭超聲波,用于 12.7 mm (0.5 in) ID 或更大的管道。 |
工作溫度 | -40 °C 至 150 °C(-40 °F 至 300 °F) |
暴露材料 | 316SS |
選項 | |
選項: | 描述: |
傳感器 | 用于安裝在 Class I, Div 1, Groups C, D 中的本質安全屏障;II 類,E、F、G 組;第三類;附上。第 4 類危險場所。 |
工業自動化協議 | 通過 RS-485 或 HART 的 Modbus RTU(現場可選) |
傳感器電纜 | 15 m (50 ft) 或 30 m (100 ft) 連續屏蔽同軸對,或使用接線盒拼接長達 500 ft (152 m)。自調到延長電纜。 |
外殼加熱器 | 對于室外安裝,恒溫控制至 -40 °C (-40 °F) |
控制繼電器 | 額外 4 個(共 6 個)額定 5 A SPDT |
