智能閥門定位器 300 系列 支持 HART 通信 + 開度信號反饋 型號 AVP307

概　要

型號 AVP307 是安裝有微處理器的電 - 氣智能閥門定位器， 可直接使用現有的 DC4 ? 20 mA 儀表，并支持 HART 通信與開度信號反饋輸出。

相比于原有的電 - 氣閥門定位器使用起來更加稱手，是一款單一機型即可適用于多種不同規格閥門的電 - 氣智能閥門定位器。另外， 通過提升調節閥的控制性， 并將其應用于監控調節閥的工作狀態等方面，可以發揮出最高的性價比。

特　點

（1） 調整方便〈只需1根螺絲刀即可進行調整〉

? 自動設定

設備能夠識別出安裝的操作器規格， 并按照不同規格進行設定，并自動進行適當調整。

? 簡單的零點和量程調整

在調整零點和量程時，絕對不會出現相互干擾的情況。即使變更其它設定，零點和量程點也不會發生任何

變化。

（2） 單一型號適用于多種規格。

在不更換任何部件的情況下更改數據設定即可適用于多種不同規格的閥門。

〈例〉可以設定的規格

? 輸入范圍（分程）

? 流量特性（線性、等百分比、快開或自定義用戶特性）

? 開度反饋信號形式（模擬）

（3） 搭載調節閥診斷參數

可使用 HART 通信器或調節閥維護支持系統 Valstaff 對以下診斷參數進行監控。

? 粘滑系數

? 反轉運行次數

? 滑動距離積算

? 滿負荷運轉次數

? 不同開度的頻率分布

? 最大運行速度

（4） 閥門的強制關閉特性

可任意設定閥門關閉時的輸入信號。

（5） 維護方便。

由于電氣回路部分和空氣回路部分是完全隔離的，因此空氣回路部分的維護工作是十分方便的。由于目前已經將自動 / 手動開關作為了標準設備使用， 所以確認閥門的工作狀態也是十分方便的。（但是，雙作用型機構是無法使用的）

（6） 開度反饋功能

通過同時利用開度反饋功能的方式可以在控制室中監控調節閥的工作狀態。

（但是， 由于除輸入信號線之外還需具備開度反饋用電源回路，因此采用了 4 線儀表）

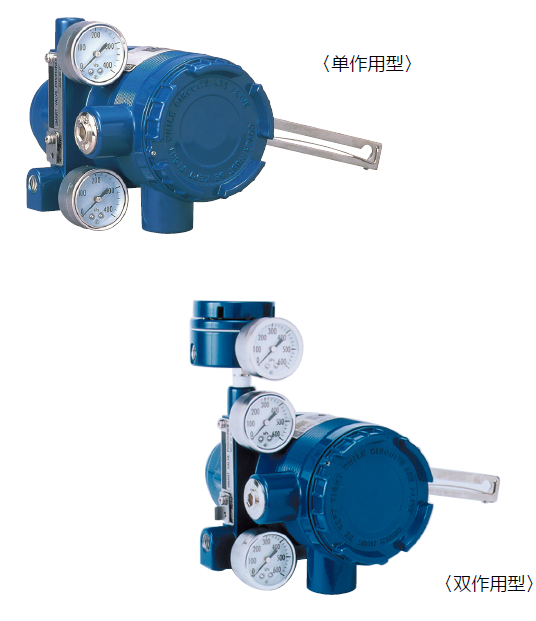

（7） 單作用或雙作用型機構均可搭載。

通過在輸出空氣壓連接口處安裝雙作用放大器，即可將其搭載在雙作用型機構上。

詳細內容可下載觀看

智能閥門定位器300系列AVP307資料.pdf
