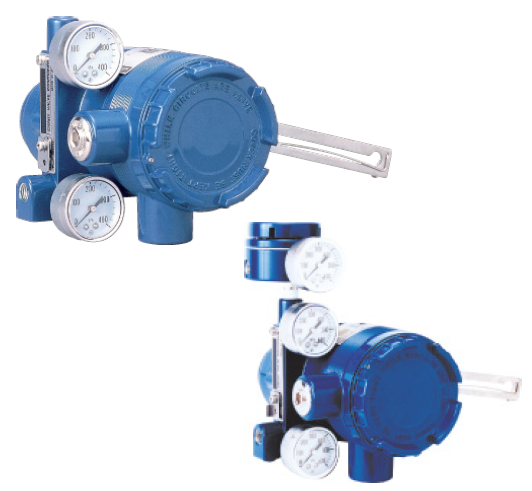

智能閥門定位器300系列AVP300產品手冊

概述

型號 AVP300/301/302 智能閥門定位器 300 系列為電-氣動智能閥門定位器。

300 系列接收來自控制設備的 DC 電流信號并控制氣動閥門。除了基本功能以外，300 系列還具有通信功能、自動設定程序及自診斷功能，極大地提高了生產力和 效率。

型號 AVP301 具有可傳送 4 - 20 mA DC 信號的閥開度信號變送功能。型號 AVP302 具有 HART 通信協議。

特點

使用方便

• 自動設定

自動設定功能是一種全自動配置程序，可指定執行機構和調整閥門的零點和量程。您可使用外部開關方便地打開該程序，因此即使在危險區也可迅速安全地執行閥門調整。

閥門自診斷（僅限 型號 AVP302 ）

以下參數可以由 HART 通信器或控制閥維護支持系統“Valstaff”進行監控。

?咬卡

?總行程

?開度柱狀圖

?周期次數

?全關次數

?最大位移速度

高可靠性

?閥門密封

如果輸入信號低于預先設定的值，閥門緊密密封功能將完全關閉閥門。這樣就增強了閥門的完全關閉能力。

?自診斷

自診斷功能可隨時檢查定位器的狀態并在故障時發出警報。

單一型號適用于多種規格

您可以在不更換任何部件的情況下更改 300 系列的設定。對單個型號進行改裝即可適合任何用途。

?輸入范圍：

可設定為任何量程值以進行分程

?流量特性：

線性、等百分比、快開或自定義用戶特性

?執行機構類型：

單作用或雙作用型機構（需要選購的雙作用放大器）

開度變送

型號 AVP301 可根據閥開度信號按比例傳送 4 - 20 mA 信號。可在控制室監控閥門開度。

詳細內容可下載觀看

智能閥門定位器300系列AVP300產品手冊.pdf
